Diagramy ideowe

zdjęcie
Diagramy ideowe pokazują siec i połączenia na kilku poziomach szczegółowości. Mogą prezentować całą sieć lub jej wybrane obszary a nawet same urządzenia. Można oglądać połączenia sieci na poziomie węzłów i kabli, na poziomie urządzeń lub bardzo szczegółowo na poziomie połączeń włókien.


Diagramy prezentują sieć w sposób ideowy. Są rysowane automatycznie na podstawie wcześniej wprowadzonych danych. Układ węzłów i połączeń na diagramie jest edytowalny. System generuje rozmieszczenie obiektów na diagramie w sposób dynamiczny, natomiast zmiany pozycji okiektów dokonane w celu zwiększenia czytelności schematu są zapamiętywane. Diagramy są aktywne i dla każdego element u diagramu można otworzyć paszport po prostu dwukrotnie klikając jak to ma miejsce na mapie cyfrowej. Diagaramy można również drukować lub eksportować do zewnętrznego pliku.

zdjęcie

fastGIS prezentuje sieć w sposób ideowy dla różnych przypadków użycia:

  • diagram obszaru
  • diagram mufy
  • diagram przełącznicy
  • diagram urządzenia
  • diagram kabla optycznego
  • diagram łącza

Diagramy posiadają trzy posiomy szczegółowości

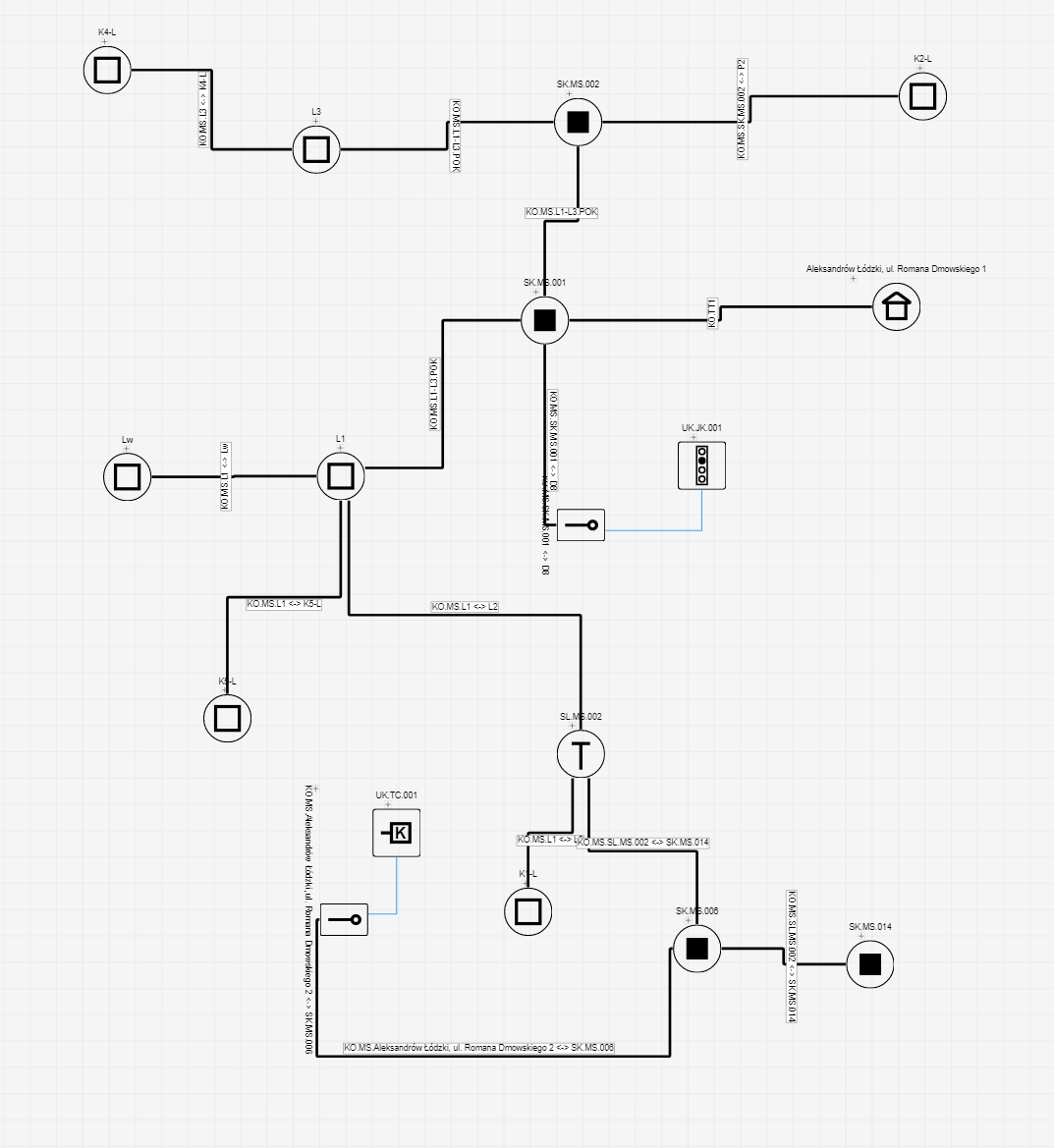

Diagram na poziomie węzłów i lokalizacji:
zdjęcie

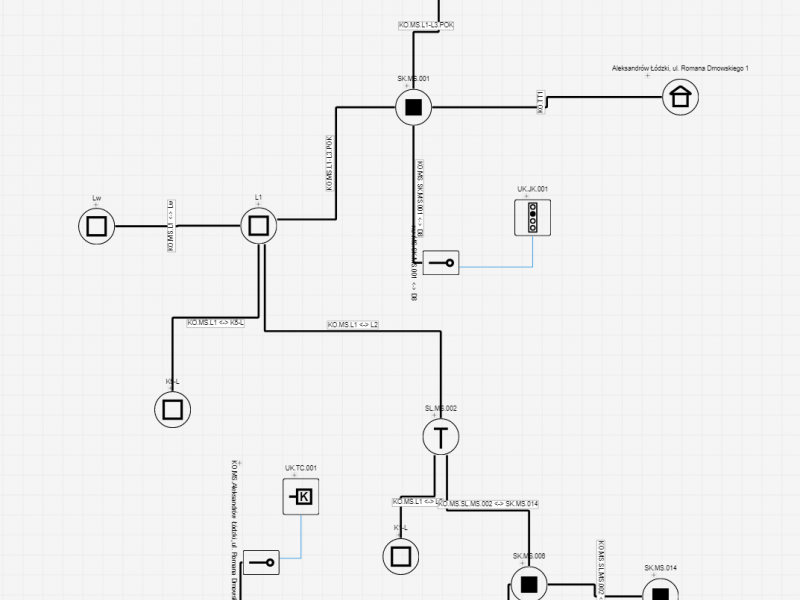

Diagram na poziomie urządzeń:
zdjęcie

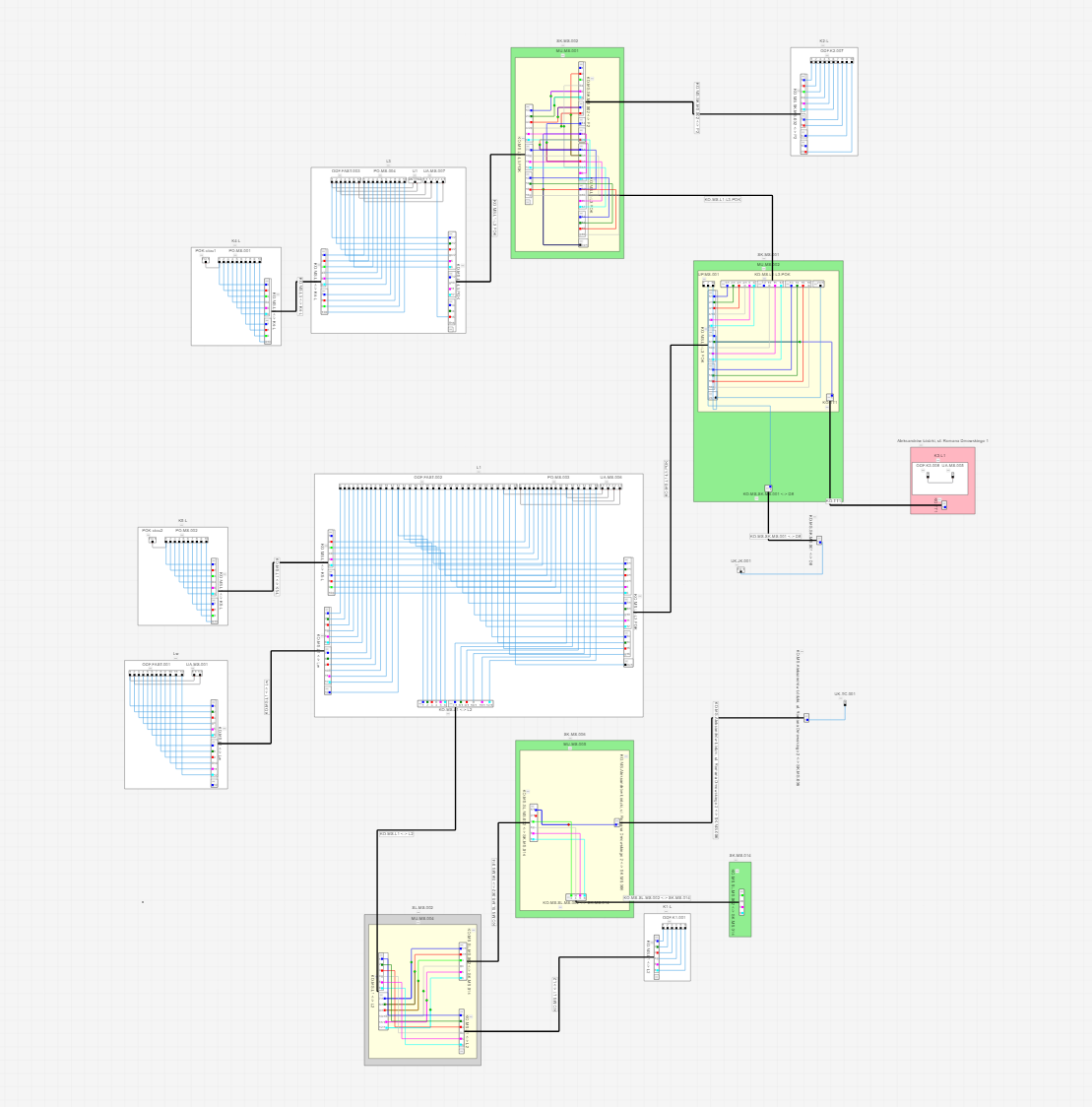

Diagram na poziomie włókien i połączeń
zdjęcie
